永磁自卸式除鐵器控制柜什么樣子的，當顆粒狀物料通過遠力永磁自卸除鐵器的正下方時，在物料中的鐵磁性雜質大概0.1—0.25公斤被吸起，因為除鐵器上的皮帶不斷工作，當吸附在上面的鐵磁性物料通過無磁區時，便被皮帶上的鐵件刮出，送進集鐵箱，然后達到接連主動除鐵的目的。而永磁自卸式除鐵器是可有可無的，如果想要遠程控制，可以配備上一個控制柜，其余的可配可不配。

一、永磁自卸除鐵器如何應用

RCYD系列永磁自卸式除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。它一般安裝在皮帶輸送機的頭部或中部。將混雜在物料中的鐵件吸起后由卸鐵皮帶拋出。達到自動清除的目的。并能有效地防止輸送機皮帶縱向劃裂，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于電力、礦山、冶金、建材、選煤、化工等行業。

二、永磁自卸除鐵器結構特點

RCYD系列永磁自卸式除鐵器由除鐵器本體和卸鐵機構兩部分組成。除鐵器本體磁路設計合理、磁場強度高、磁透深度大，故適合料層較厚的場合除鐵。

卸鐵機構由機架、擺線針輪減速機(以下簡稱減速電機)、主從動滾筒。托輥、鏈輪、鏈條和裝有卸鐵刮板的卸鐵皮帶組成。卸鐵皮帶的松緊和跑偏的調整可在不停機的情況下利用軸承調節裝置進行。

三、永磁自卸除鐵器的安裝及試運行

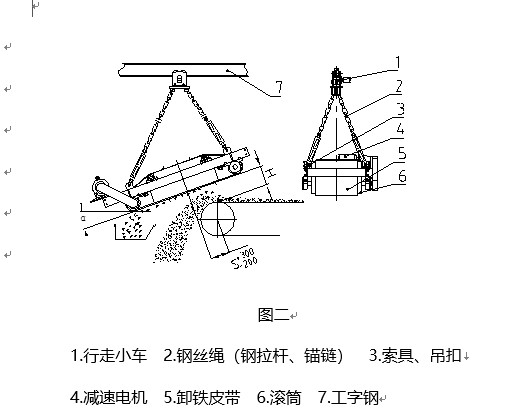

1.安裝方式：除鐵器有兩種安裝方式，見圖二和圖三。

a.整機傾斜(QX)安裝

安裝在皮帶終端，當帶速較快時(大于2m/s)，可安裝在稍離滾筒位置，物料的拋物線運動有助于除鐵器吸起雜鐵;當帶速較慢時(小于2m/s)，除鐵器位置要后移，以靠近滾筒(滾筒采用非導磁材料)。

三種吊裝方式：

※QX-A式吊裝：四條拉桿分別吊在四個固定釣鉤上(詳見附圖)

※QX-B式吊裝：四條鏈索掛在雙軌或單軌滾輪架上(詳見附圖)

※QX-C式吊裝：四條鋼絲繩吊裝在單軌行走小車的吊盤上

注：磁芯中心線與皮帶機滾筒中心間距S的選定：S與滾筒R、皮帶機線速度、物料性質、粘度、除鐵器的傾角、吊高等諸多因素有關。

　　一般：S=R(+300/-200)
