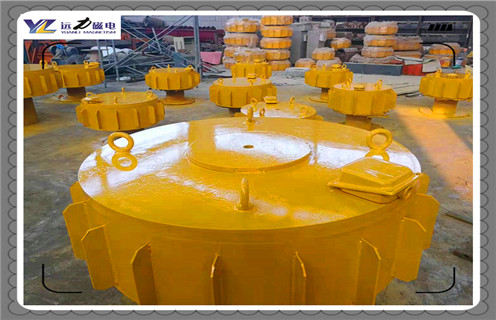

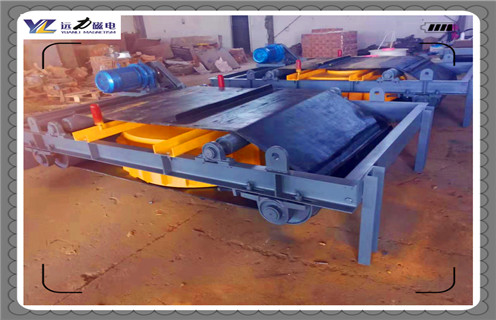

kgla50盤式電磁除鐵器電路圖，直流電壓送至線圈建立磁場，當鐵磁物質進入磁場后極短時間被磁化，在物體兩端產生磁極，受磁場力作用吸附在方盤上，達到除鐵目的。通過交流接觸器通斷控制其勵磁實現吸鐵和卸鐵功能。

一、kgla50盤式電磁除鐵器電路圖

1、電磁除鐵器電路是針對港口，電廠等粉塵較嚴重，而又需要遠程控制區域?qū)I(yè)設計的，電控柜體采用雙層門防塵防水結構，適合于粉塵較大的場所，它既能夠適應遠程計算機DCS系統集中控制，又能就地控制兩種操作方式。

2、本電控柜與除鐵器實現智能化控制，控制柜面板上具有電源電壓，勵磁電壓，勵磁電流，三種儀表顯示，并具有勵磁回路過載，風機過載報警指示及現場操作按鈕。

3、就地方式是為就地操作和現場調試設計的，有獨立的啟動和停止按鈕，隨時根據現場實際情況進行操作。

4、遠程方式是能夠適應遠程計算機DCS系統集中控制的操作方式，能夠?qū)崿F(xiàn)計算機集中控制，進行遠程自動操作。集控允許具有備妥應答功能，系統上電，并且開關處在集控位置時，信號方能發出。

5、遠程啟動、停止是接受遠程控制信號的兩組有源觸點。程控反饋信號共有集控允許，運行，故障三組無源觸點。

6、主勵磁回路：該回路除采用常規的快速熔斷器，空氣開關保護外，由J1.J2.J3繼電器組成失壓及缺相失壓保護，整流系統如果某個整流元件異常軟擊穿或損壞，直流電壓降低，直流欠電壓繼電器J4即發出報警信號，并同時切斷勵磁回路電路。在運行過程中，如果線圈局部短路或其它故障引起電流過大，過電流繼電器GL吸合，繼電器J11吸合，接通報警回路，同時控制接觸器K1,切斷勵磁回路電源。

7、冷卻風機回路：電路中有熔斷器，空氣自動斷路器，熱繼電路器作常規保護。在主勵磁回路斷電后，由于冷卻系統仍在繼續工作，風機需要延時停機。時間繼電器SJ1延時一段時間，風機方可停轉。繼電器J9.J10對風機故障進行報警。
