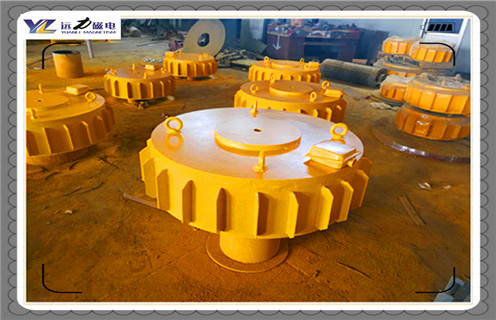

山西電磁除鐵器廠家，遠力磁電生產的電磁除鐵器的電路專項為港口、電廠等粉塵嚴重、需要遠程控制的場所設計，電控柜采用雙門結構，阻塵止水，適用于粉塵較大的場所，它既能適應遠程計算機分布式控制系統的集中控制，又能對就地工作模式進行局部控制。

一、山西電磁除鐵器廠家

1.電氣控制柜和除鐵器實現自動控制，控制柜面板具有電源電壓、勵磁電壓、勵磁電流、三種儀表顯示，并具有勵磁回路過載、風機過載報警指示和現場操作按鈕。

本地模式是為現場操作和調試而設計的，具有單獨的啟停按鈕，可根據電磁除鐵器現場實際情況操作。

2.遠程模式是適應遠程計算機DCS系統集中控制的操作模式，實現計算機的集中控制，實現遠程自動操作，集中控制允許在系統通電且開關處于集中控制位置時發送信號。

3.遠程啟動和停止是兩組接收遠程控制信號的活動觸點，可編程反饋信號有三組無源觸點：集中控制、操作和故障。

4.主勵磁回路：除常規的速度熔絲和空氣開關保護外，還由用于失壓和缺相保護的J1.J2.J3繼電器組成。如果整流元件發生故障或異常損壞，直流電壓減低，直流欠壓繼電器J4發出報警信號，同時切斷勵磁磁路。在除鐵器運行過程中，如果線圈局部短路或其它故障造成電流過大，過流繼電器GL吸合，繼電器J11吸合，接通報警電路，并控制接觸器K1，切斷勵磁電路電源。

5.冷卻風扇電路：電磁除鐵器的電路中有保險絲、空氣自動斷路器和熱繼電器，用于日常保護，主勵磁回路切斷后，由于冷卻系統仍在工作，風機需要遲緩?fù)C(jī)，時間繼電器SJ1在風扇停止運行之前遲緩一段時間，繼電器J9.J10報警風扇故障。
