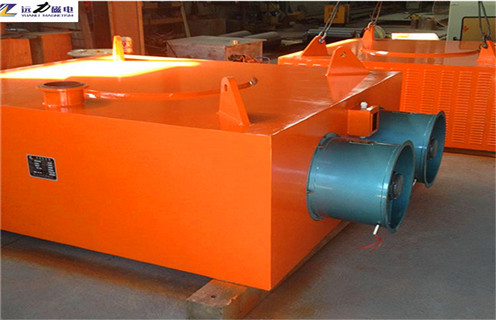

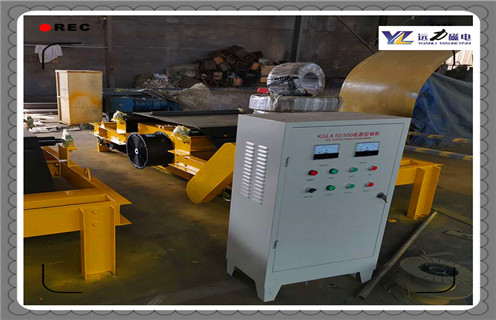

懸掛式風冷皮帶電磁除鐵器安裝示意圖，RCDA系列干式電磁除鐵器可清除混雜在散狀非磁性物料中的鐵磁性物品。其內部采用電工專用樹脂澆注，自冷式全密封結構，具有磁透深度大，吸力強等特點。它一般安裝于皮帶輸送機的頭部和中部。將混雜在物料中的鐵件吸起，達到清除的目的，保護破碎機、研磨機等正常工作。所以該系列除鐵器廣泛應用于煤炭、電力、礦山、冶金、建材、化工等行業(yè)。

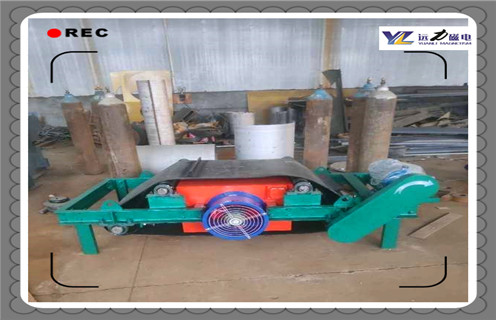

一、懸掛式風冷皮帶電磁除鐵器安裝示意圖

1.安裝前先檢查電磁除鐵器的線圈絕緣電阻應不低于lOMΩ，如因受潮絕緣電阻下降，應檢查處理，達到使用要求后，方準使用。

2.檢查除鐵器吊掛裝置是否牢固，若無問題則可進行安裝。

3.安裝方式：除鐵器有兩種安裝方式

(1)傾斜安裝

安裝在皮帶機頭，當帶速較快時(大于2m/s)，除鐵器可安裝在滾筒前位置，當帶速較慢時(小于2m/s)除鐵器位置要后移，以靠近滾筒(滾筒宜采用非導磁材料)。

1.工字梁 2.行走小車 3.吊具 4.除鐵器本體

磁芯中心線與皮帶機滾筒中心間距S的選定：S與滾筒R、皮帶機線速度、物料性質、粘度，還與除鐵器傾角、H等諸多因素有關。

一般S=R(+300/-200) 傾斜角度5°～15°左右。

(2)水平安裝

除鐵器行走小車的運行方向與輸送皮帶運行方向垂直，用于行走小車帶動除鐵器脫離皮帶后清除鐵磁雜物。可安裝在輸送帶上方(在除鐵器下方宜安裝非導磁直托輥)。

除鐵器磁芯中心與皮帶中心于同一垂線上。
